Koja je minimalna debljina stijenke za savijanje čelične cijevi?

Kada je riječ o savijanju čeličnih cijevi, jedno od najčešćih pitanja je: Koja je minimalna debljina stijenke za savijanje čeličnih cijevi? Kao iskusan savijanje čeličnih cijevihiperveza: Savijanje čeličnih cijevidobavljač, naišao sam na ovaj upit mnogo puta od klijenata iz raznih industrija. U ovom postu na blogu istražit ću čimbenike koji određuju minimalnu debljinu stjenke za savijanje čeličnih cijevi i pružiti neke praktične uvide na temelju svog dugogodišnjeg iskustva u tom području.

Razumijevanje osnova savijanja čeličnih cijevi

Prije nego što razgovaramo o minimalnoj debljini stijenke, bitno je razumjeti osnovne principe savijanja čeličnih cijevi. Savijanje čelične cijevi je proces koji uključuje deformiranje ravne čelične cijevi u zakrivljeni oblik. Ovaj proces se može postići različitim metodama, kao što su hladno savijanje, toplo savijanje i indukcijsko savijanje. Svaka metoda ima svoje prednosti i ograničenja, a izbor metode ovisi o čimbenicima kao što su promjer cijevi, debljina stijenke, radijus savijanja i vrsta čelika koji se koristi.

Tijekom procesa savijanja, vanjska površina cijevi je izložena vlačnom naprezanju, dok je unutarnja površina izložena tlačnom naprezanju. Ako je debljina stijenke cijevi pretanka, ona možda neće moći izdržati te naprezanja, što će rezultirati raznim nedostacima kao što su naboranost, pukotine ili ovalnost. S druge strane, ako je debljina stijenke predebela, to može povećati cijenu cijevi i otežati proces savijanja.

Čimbenici koji utječu na minimalnu debljinu stijenke

Nekoliko čimbenika utječe na minimalnu debljinu stijenke koja je potrebna za savijanje čelične cijevi. Pogledajmo pobliže svaki od ovih čimbenika:

Promjer cijevi

Promjer cijevi jedan je od najznačajnijih čimbenika koji utječu na minimalnu debljinu stijenke. Općenito, kako se promjer cijevi povećava, povećava se i minimalna debljina stijenke potrebna za savijanje. To je zato što su cijevi većeg promjera sklonije naboranju i ovalnosti tijekom procesa savijanja. Na primjer, cijev malog promjera promjera 1 inča može zahtijevati minimalnu debljinu stjenke od 0,065 inča za savijanje, dok cijev velikog promjera promjera 12 inča može zahtijevati minimalnu debljinu stjenke od 0,250 inča.

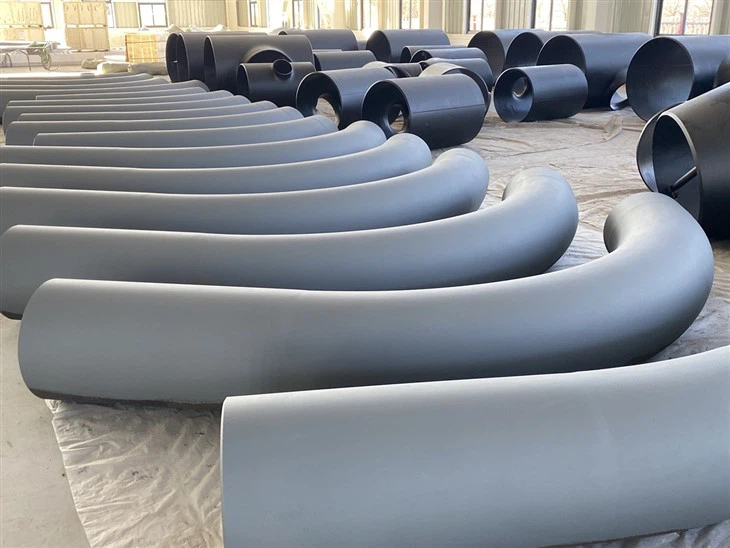

Radijus savijanja

Polumjer savijanja još je jedan važan faktor koji utječe na minimalnu debljinu stijenke. Polumjer savijanja je polumjer središnje linije savijanja. Manji radijus savijanja zahtijeva deblju debljinu stijenke kako bi se spriječilo naboranje i pucanje. To je zato što manji radijus savijanja izlaže cijev većim naprezanjima tijekom procesa savijanja. Na primjer, cijev s polumjerom savijanja 1,5 puta većim od promjera cijevi može zahtijevati deblju debljinu stijenke od cijevi s radijusom savijanja 3 puta većim od promjera cijevi.

Vrsta čelika

Vrsta čelika koja se koristi u cijevi također igra presudnu ulogu u određivanju minimalne debljine stijenke. Različite vrste čelika imaju različita mehanička svojstva, kao što su granica razvlačenja, vlačna čvrstoća i duktilnost. Čelik s većom granicom tečenja i manjom duktilnošću može zahtijevati deblju debljinu stijenke za savijanje kako bi se spriječilo pucanje. Na primjer, cijevi od ugljičnog čelika obično se koriste u različitim primjenama zbog svojih dobrih mehaničkih svojstava i relativno niske cijene. Međutim, neki legirani čelici visoke čvrstoće mogu zahtijevati deblju debljinu stjenke za savijanje zbog svoje veće čvrstoće i manje duktilnosti.

Metoda savijanja

Korištena metoda savijanja također utječe na minimalnu debljinu stijenke. Kao što je ranije spomenuto, postoji nekoliko dostupnih metoda savijanja, kao što su hladno savijanje, vruće savijanje i indukcijsko savijanje. Hladno savijanje obično se koristi za cijevi manjeg promjera i tanje debljine stjenke, budući da je to relativno jednostavna i isplativa metoda. Međutim, hladno savijanje može uzrokovati otvrdnjavanje čelika, što može smanjiti njegovu duktilnost i povećati rizik od pucanja. S druge strane, vruće savijanje koristi se za cijevi većeg promjera i debljine stijenke. Vruće savijanje uključuje zagrijavanje cijevi na visoku temperaturu prije savijanja, što čelik čini savitljivijim i smanjuje rizik od pucanja. Indukcijsko savijanje je naprednija metoda savijanja koja koristi elektromagnetsku indukciju za lokalno zagrijavanje cijevi. Ova metoda omogućuje preciznu kontrolu procesa savijanja i može se koristiti za cijevi složene geometrije.

Izračunavanje minimalne debljine stijenke

Izračun točne minimalne debljine stijenke za savijanje čelične cijevi može biti složen proces koji zahtijeva razmatranje svih gore navedenih čimbenika. Međutim, postoje neke opće smjernice i standardi koji se mogu koristiti kao početna točka.

Jedan često korišteni standard za savijanje čeličnih cijevi je serija kodova Američkog društva inženjera strojarstva (ASME) B31. Ovi kodovi daju smjernice za projektiranje, izradu i ugradnju sustava cjevovoda, uključujući savijanje cijevi. Prema ASME B31.3, minimalna debljina stijenke za hladno savijanje cijevi od ugljičnog čelika trebala bi biti najmanje 0,065 inča za cijevi promjera do 4 inča i najmanje 0,109 inča za cijevi promjera većeg od 4 inča. Za vruće savijanje zahtjevi za minimalnu debljinu stijenke mogu biti različiti, ovisno o specifičnoj primjeni i vrsti čelika koji se koristi.

Uz ASME kodove, postoje i neke empirijske formule koje se mogu koristiti za procjenu minimalne debljine stijenke za savijanje čelične cijevi. Jedna takva formula je sljedeća:

t_min = D * (0,005 + 0,001 * R/D)

Gdje:
t_min = Minimalna debljina stijenke (inči)
D = promjer cijevi (inči)
R = polumjer savijanja (inči)

Ova formula daje grubu procjenu minimalne debljine stijenke na temelju promjera cijevi i radijusa savijanja. Međutim, treba imati na umu da je ova formula samo smjernica i da se ne mora primijeniti u svim slučajevima.

Praktična razmatranja

Uz tehničke čimbenike, postoje i neka praktična razmatranja koja se moraju uzeti u obzir pri određivanju minimalne debljine stijenke za savijanje čelične cijevi.

trošak

Kao što je ranije spomenuto, deblja debljina stijenke općenito znači veći trošak cijevi. Stoga je važno uravnotežiti cijenu cijevi sa zahtjevima procesa savijanja. U nekim slučajevima može biti moguće koristiti tanju debljinu stjenke odabirom prikladnije metode savijanja ili korištenjem druge vrste čelika.

Dostupnost

Dostupnost cijevi s potrebnom debljinom stijenke također može biti faktor. U nekim slučajevima može biti teško pronaći cijevi s točnom debljinom stijenke koja je potrebna za savijanje. U takvim slučajevima, možda će biti potrebno razmotriti alternativne mogućnosti, kao što je korištenje cijevi s malo debljom stijenkom ili korištenje druge vrste cijevi.

Kontrola kvalitete

Konačno, važno je osigurati da cijev zadovoljava potrebne standarde kvalitete prije savijanja. To uključuje provjeru ima li na cijevi bilo kakvih nedostataka, kao što su pukotine, udubljenja ili ogrebotine, te osiguravanje da je debljina stijenke ujednačena cijelom duljinom cijevi. Mjere kontrole kvalitete također bi trebale postojati tijekom procesa savijanja kako bi se osiguralo da savijanje zadovoljava tražene specifikacije.

Zaključak

Određivanje minimalne debljine stijenke za savijanje čeličnih cijevi složen je proces koji zahtijeva razmatranje nekoliko čimbenika, uključujući promjer cijevi, polumjer savijanja, vrstu čelika i metodu savijanja. Iako su dostupne neke opće smjernice i standardi, važno je konzultirati se s profesionalnim dobavljačem za savijanje čeličnih cijevi kako biste bili sigurni da cijev zadovoljava specifične zahtjeve vaše primjene.

Kao dobavljač za savijanje čeličnih cijevi, imam stručnost i iskustvo da vam pomognem odabrati pravu cijev i metodu savijanja za vaš projekt. Bilo da trebate malu seriju cijevi za prilagođenu primjenu ili veliku količinu cijevi za komercijalni projekt, mogu vam pružiti čelične cijevi visoke kvalitete koje odgovaraju vašim specifikacijama.

Ako želite saznati više o savijanju čeličnih cijevi ili ako imate bilo kakvih pitanja o zahtjevima minimalne debljine stijenke, slobodno me kontaktirajte. Rado ću s vama razgovarati o vašem projektu i dati vam besplatnu ponudu. Radimo zajedno kako bismo pronašli najbolje rješenje za vaše potrebe savijanja čeličnih cijevi.

Reference

• Serija kodova Američkog društva inženjera strojarstva (ASME) B31
• Razne industrijske publikacije i tehnički dokumenti o savijanju čeličnih cijevi
